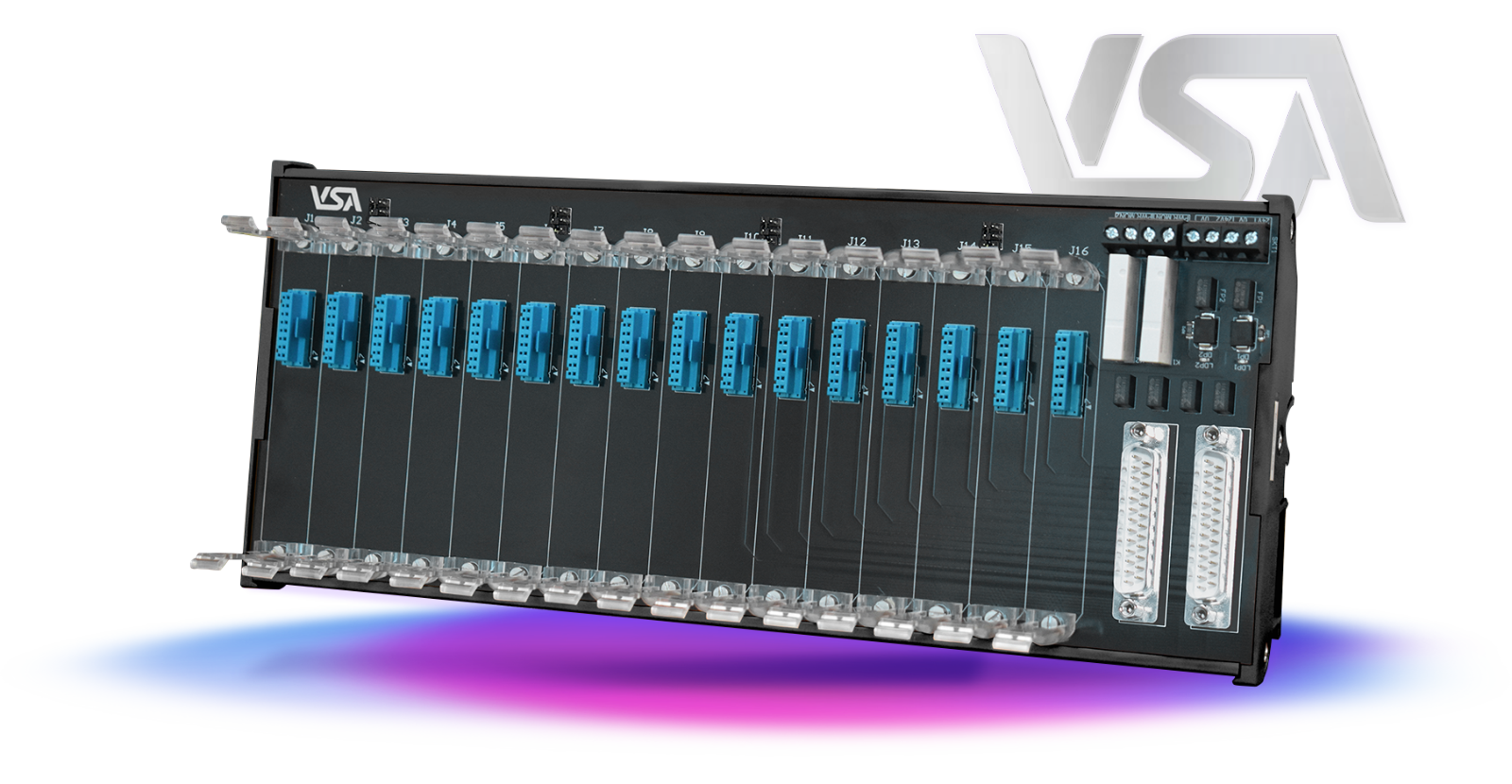

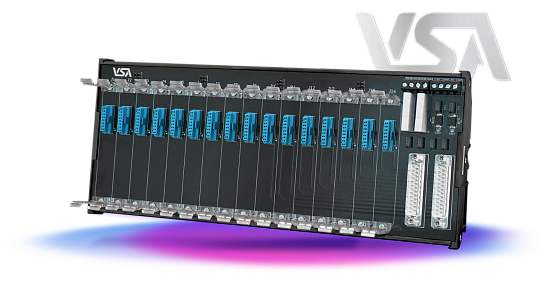

Новая плата BIS-DB-16/32DI-M2 для барьеров и изоляторов серии H
В отличие от ранее предлагаемых плат, которые обеспечивают подключение только к системам автоматизации Yokogawa и General Electric, новая плата является универсальной, что позволяет использовать ее с системами автоматизации любых производителей.
Универсальная объединительная плата BIS-DB-16/32DI-M2:
- Предназначена для монтажа 16 барьеров или гальванических изоляторов типа сплиттер.
- Устанавливается на стандартную DIN-рейку.
- Позволяет создавать различные схемы подключения к модулям дискретного ввода: сухой контакт, потенциальный контакт с общим минусом или с общим плюсом. Выбор схемы подключения осуществляется с помощью джамперов JW1-JW4.
- Имеет 2 разъема DB25, позволяющие подключаться к двум независимым контроллерам одновременно. При этом оба контроллера будут получать одни и те же данные о состоянии дискретных сигналов.

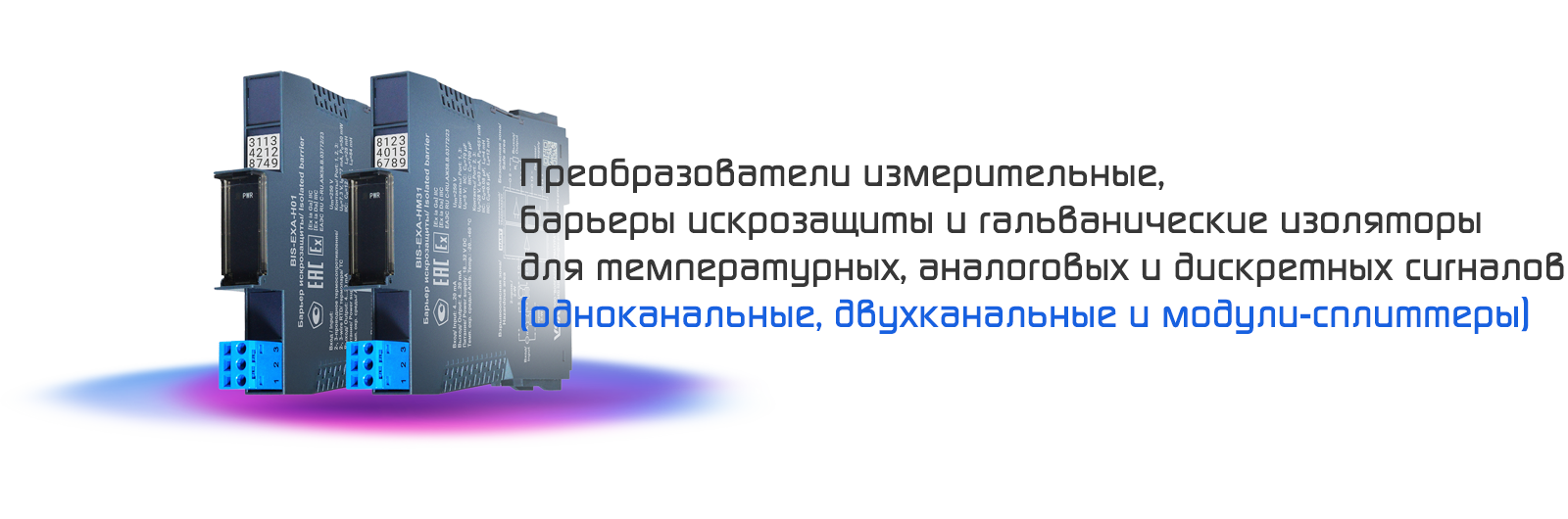

Преобразователи измерительные, барьеры искрозащиты
и гальванические изоляторы серии H обладают следующими преимуществами:
- низкая погрешность преобразования;
- быстродействующие предохранители с низким сопротивлением и устойчивостью к перепадам температур;
- возможность настройки диапазона сигнала и дополнительных функций;
- поддержка HART-интерфейса для аналоговых сигналов;
- индикация состояния модулей и каналов для удобства эксплуатации.
Всегда в наличии на складе:
BIS-EXA-HM31 Преобразователь измерительный BIS-EXA-HM31 1хAI (4...20 мА), HART
BIS-EXA-HM311 Преобразователь измерительный BIS-EXA-HM311 1/2хAI (4...20 мА), HART
BIS-EXA-HM3D11 Преобразователь измерительный BIS-EXA-HM3D11 2хAI (4...20 мА), HART
BIS-EXB-HM31 Преобразователь измерительный BIS-EXB-HM31 1хAO (4...20 мА), HART
BIS-EXA-H511 Барьер искрозащиты BIS-EXA-H511 1хDI (NAMUR, СК (сухой контакт))
BIS-EXA-H5D111 Барьер искрозащиты BIS-EXA-H5D111 2хDI (NAMUR, СК (сухой контакт))
*Вся остальная номенклатура доступна под заказ, со сроком поставки до 8 недель.
Модули серии H монтируются на объединительные платы, совместимые с системами управления
ведущих производителей: Honeywell, Yokogawa, Hollysys, Schneider Electric, Emerson, Supcon и т.д.
Объединительные платы BIS-DB
Объединительные платы BIS-DB оснащены системными разъёмами DB25, DB37 и DB50, что позволяет выполнить быстрое и надёжное подключение барьеров к РСУ/ПЛК с помощью специальных кабелей. Это решение исключает необходимость подключения каждого канала по отдельности, снижает трудозатраты и минимизирует риск ошибок монтажа.
Данные платы позволяют осуществить резервирование питания: плата имеет разъемы с винтовыми зажимами для резервированного подключения источников питания. Источники питания защищены сменными предохранителями. Светодиодная индикация плат сигнализирует о наличии или отсутствии напряжения, а информация об отсутствии напряжения питания на плате передается в систему управления благодаря двух релейным выходам.
Основные преимущества плат BIS-DB:
- быстрый монтаж на DIN-рейку 35 мм;
- возможность горизонтальной и вертикальной установки без потери характеристик;
- резервирование питания с диагностикой;
- защита цепей питания сменными предохранителями;
- поддержка «горячей замены» модулей;
- HART-прозрачность в цепях 0(4)…20 мА;
- Стандартизированный интерфейс, удобное и быстрое подключение к РСУ через системный кабель;
- Совместимость с любыми системами благодаря кабелям BIS-XL.
В случае, если стандартная номенклатура объединительных плат не позволяет покрыть все потребности заказчика,
возможна разработка нестандартных объединительных плат под потребности заказчика.
Всегда в наличии на складе:
Объединительная плата BIS-DB-8/16AIAOH-M1
Объединительная плата BIS-DB-16/32DI-M
Объединительная плата BIS-DB-8/8AIAO-M
Объединительная плата BIS-DB-8/16AIAO-M
*Вся остальная номенклатура доступна под заказ, со сроком поставки до 8 недель.

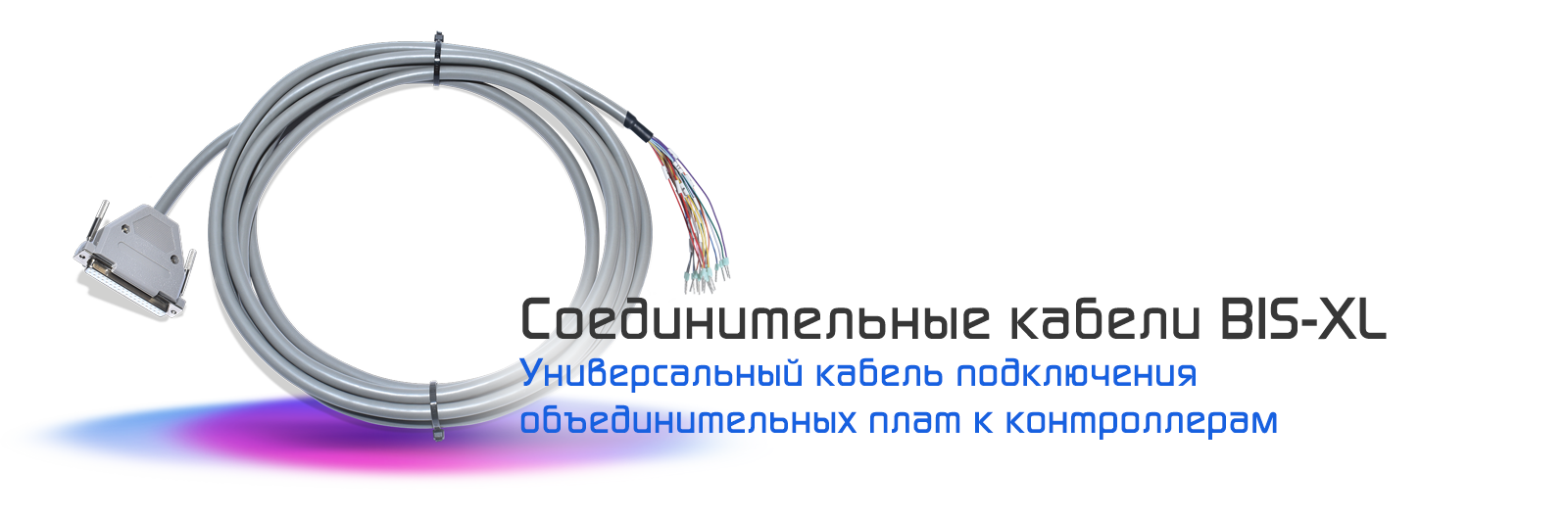

Соединительные кабели BIS-XL
Компания «ВолгаСпецАрматура» производит соединительные кабели BIS-XL различных конфигураций для подключения объединительных плат к системам управления.
Мы предлагаем гибкие решения под любые задачи:
- экранирование: внешний фольгированный экран или медная лужёная оплетка;
- корпус штекера: пластиковый или металлический;
- типы разъёмов: IDC16, IDC20, IDC40, IDC50, DB25, DB37, DB50, а также кабели со свободными концами.
Кабель изготавливается под заказ длиной от 1,5 до 30 метров.
По специальному запросу возможна комплектация любым типом разъёма.
Благодаря собственной производственной базе и полной локализации компонентов мы оперативно выполняем заказы — изготовим кабель нужной конфигурации и длины всего за 1 неделю!
