HART-мультиплексоры ALDAN A1-M

С каждым годом количество «умных» полевых устройств с поддержкой HART постоянно растёт. Они не только передают аналоговый сигнал 4...20 мА, но и способны вести цифровой двусторонний обмен, который позволяет передавать дополнительные технологические параметры, диагностическую информацию и — что не менее важно — принимать команды удалённой настройки или калибровки. Однако многие действующие системы управления не поддерживают цифровой обмен по протоколу HART.

HART (Highway Addressable Remote Transducer) — стандартный промышленный коммуникационный протокол, обеспечивающий двусторонний цифровой обмен данными между полевым устройством и системой управления. Цифровой сигнал методом частотной модуляции накладывается поверх стандартного аналогового сигнала 4...20 мА, не нарушая его передачи.

Менять привычный ПЛК или всю систему ввода-вывода ради получения этих цифровых возможностей — дорого и влечёт за собой дополнительные проектные, монтажные и пусконаладочные работы. Решением становятся HART-мультиплексоры — компактные устройства, которые подключаются параллельно существующим аналоговым цепям 4...20 мА и обеспечивают полноценный цифровой обмен с полевыми приборами по протоколу HART. Полученные данные могут направляться в SCADA-систему для непрерывного мониторинга дополнительных технологических параметров. В то же время инженер КИП получает возможность удалённо настраивать оборудование и проводить углублённый анализ его состояния, не тратя время на локальное подключение к каждому прибору.

HART-мультиплексоры ALDAN A1‑M — это собственная разработка российского производителя «ВОЛГАСПЕЦАРМАТУРА», входящая в состав модульной платформы ALDAN A1‑M и обеспечивающая полный набор функций для работы с HART-приборами. Устройства уже успешно эксплуатируются на крупных промышленных площадках, таких как СИБУР, КИНЕФ, РН-Юганскнефтегаз и других.

HM08 (винтовые / Push-in)	HM08I (разъём IDC)	HM16I (16 каналов)

Номенклатура мультиплексоров ALDAN A1-M

Сегодня HART-мультиплексоры ALDAN A1‑M доступны в 3 исполнениях:

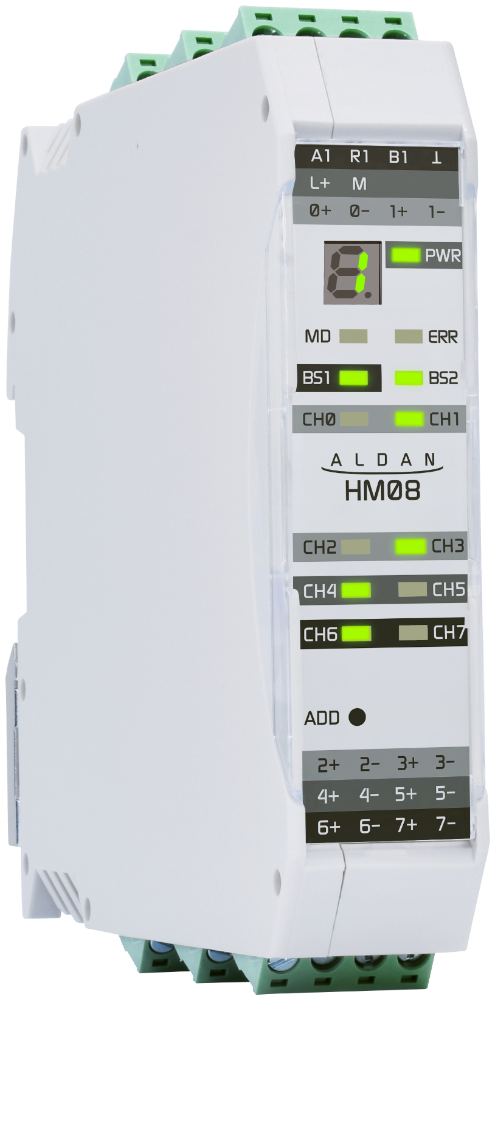

• HM08 (8 каналов, съёмные клеммы: винтовые или Push-in).

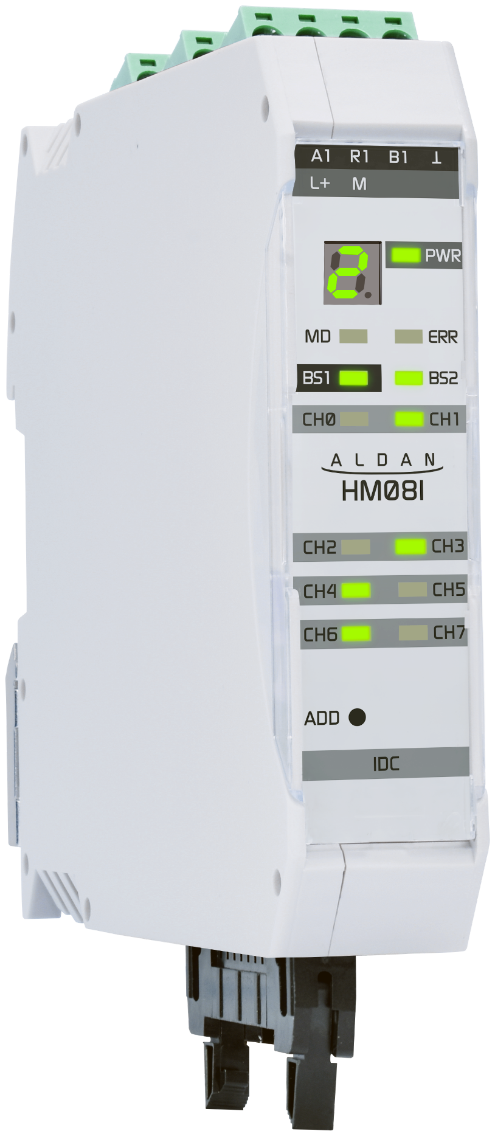

• HM08I (8 каналов, разъём IDC). Ускоренный монтаж; особенно удобен при использовании с барьерами искрозащиты, устанавливаемыми на объединительные платы. Поддерживаются как барьеры серии H производства «ВОЛГАСПЕЦАРМАТУРА», так и модели других производителей (MTL, Pepperl+Fuchs и др.).

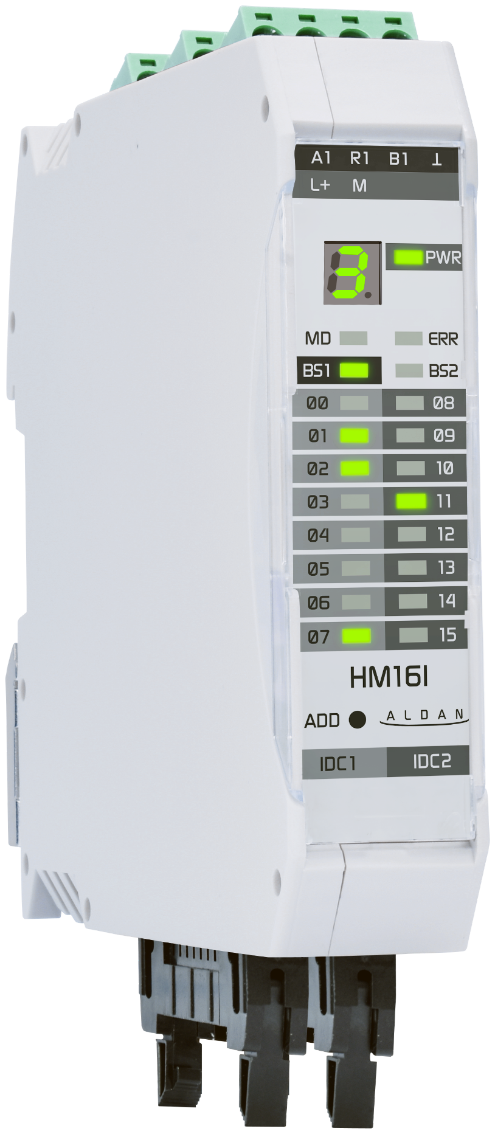

• HM16I (16 каналов, два разъёма IDC). Вдвое больше приборов на модуле стандартной ширины — выбор для проектов с высокой плотностью компоновки.

Краткие технические характеристики серии

Количество каналов HART	8 (HM08, HM08I) и 16 (HM16I)
Подключение	HM08 - Съёмные клеммы (винтовые или Push-in) HM08I, HM16I - Разъём IDC
Интерфейсы обмена с верхним уровнем	2 × RS-485, протокол Modbus RTU, скорость до 3 Мбит/с При подключении через PACTware максимальная скорость -- 115,2 кбит/с (ограничение протокола HART)
Гальваническая изоляция	Между каждым HART-каналом и внутренней логикой, между питанием и полевыми цепями, между питанием и внутренней частью; электрическая прочность изоляции до 1500 В; между каналами 100 В.
Питание	=24 В (номинальное), допустимый диапазон 10,2...28,8 В
Рабочая температура	от -45 до +55 °C
Защита	От переполюсовки питания, TVS-диоды на входах
Потребляемая мощность	Не более 1 Вт
Монтаж	На стандартную DIN-рейку 35 мм, ширина корпуса 23 мм

Гибкие возможности интеграции мультиплексоров ALDAN A1‑M в системы автоматизации

Мультиплексоры -- часть многофункциональной модульной системы ввода/вывода ALDAN A1‑M, которая предназначена для организации локального и распределённого ввода/вывода сигналов и данных как в составе систем управления на основе ПЛК, так и с возможностью подключения напрямую к АРМ.

Любой модуль самодостаточен: подайте питание, подключите RS-485 и можно работать с ним по Modbus RTU напрямую. Но это не единственный способ использования. Модули можно собирать в рейки и станции, а подключение к SCADA, ПЛК или компьютеру инженера КИП реализуется через интерфейсные модули -- по USB или Ethernet. Это позволяет построить систему сбора данных вообще без контроллера.

Если добавить IM03U, рейка получает USB-выход, и компьютер видит все модули как отдельные устройства.

Когда нужно, чтобы рейки с модулями ALDAN выглядели для верхнего уровня как единое устройство, применяют станцию на базе IM02E2. Она объединяет до трёх реек (не более 128 модулей на рейку) и обеспечивает связь по Ethernet (Modbus TCP) или RS-485.

Настройка всех модулей осуществляется с помощью бесплатного программного обеспечения «АЛДАН-Конфигуратор». Помимо задания адресов и параметров обмена, конфигуратор позволяет включить и настроить циклический опрос -- специальную функцию мультиплексора, при которой он сам, без участия программы ПЛК, постоянно опрашивает подключённые приборы и размещает полученные данные в Modbus-регистрах. Пользователю достаточно считать готовые значения -- это упрощает программирование, повышает скорость обмена и надёжность системы.

Все устройства ALDAN A1‑M поддерживают работу с распространёнными программными средами PACTware и «Колибри».

Программный комплекс «АЛДАН КИП-Мастер»

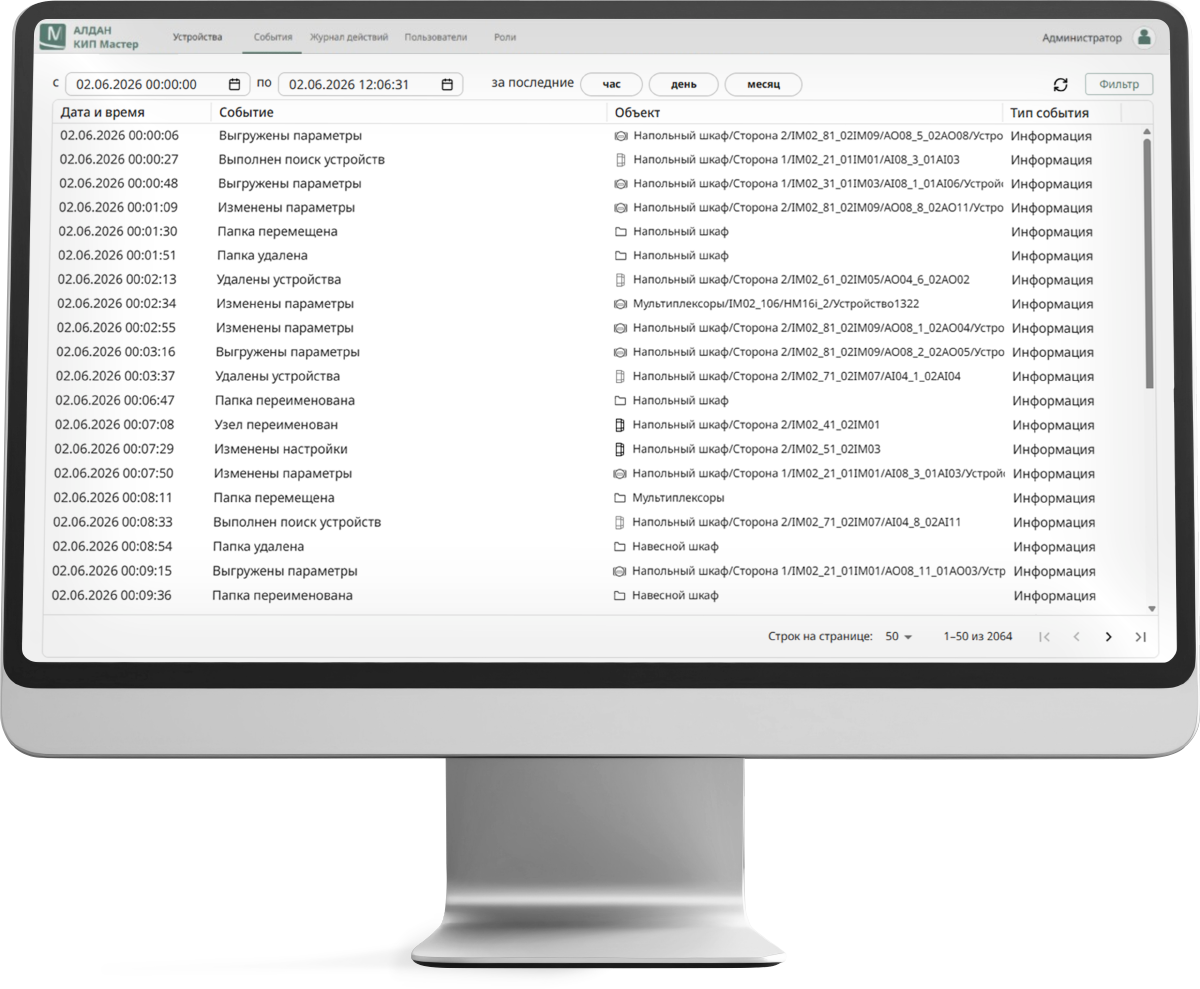

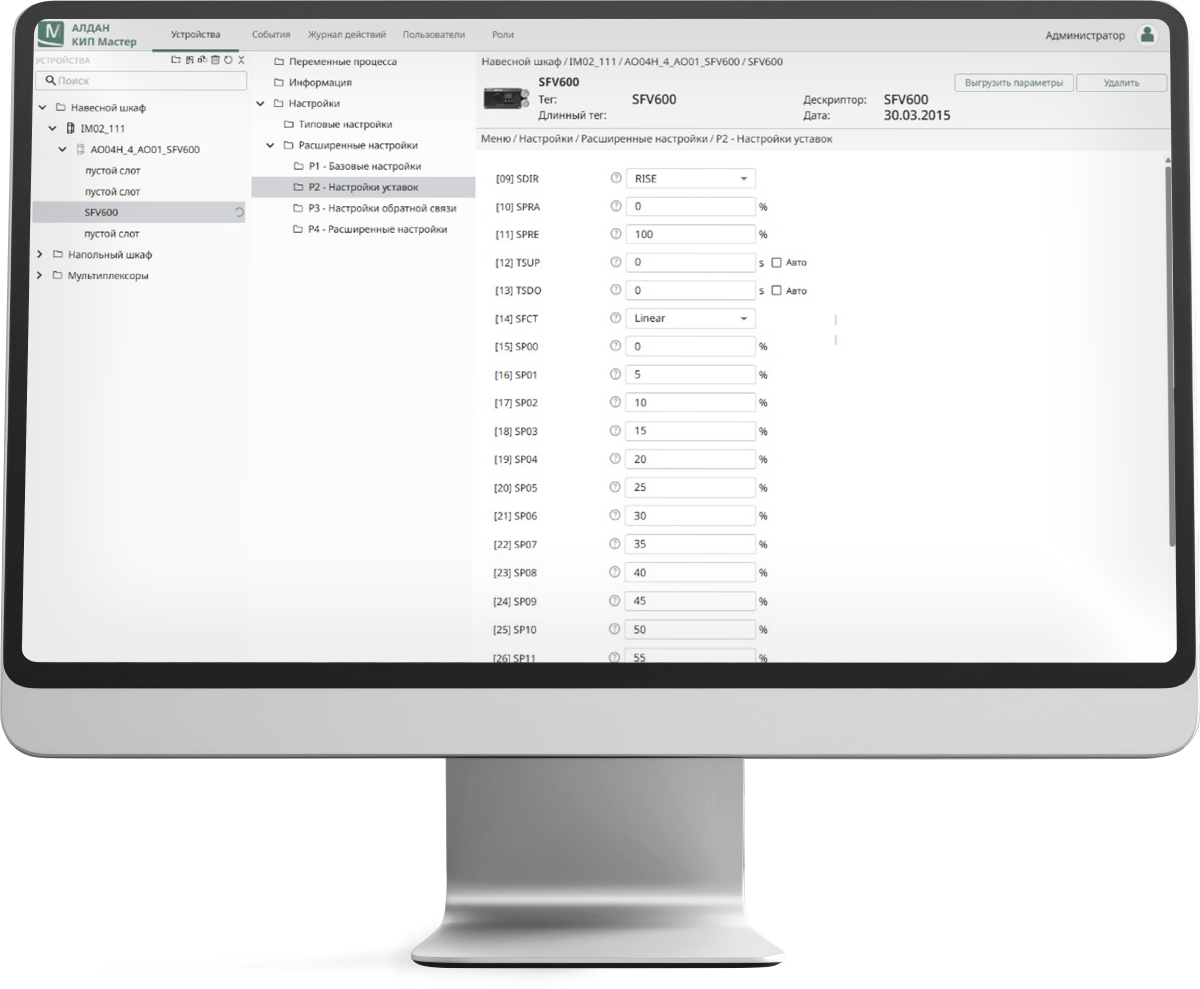

«АЛДАН КИП-Мастер» -- самостоятельное программное обеспечение, выполняющее роль рабочего места инженера КИП. ПО позволяет централизованно управлять настройками и выполнять диагностику оборудования по протоколу HART
с использованием модулей ALDAN с поддержкой HART, HART-мультиплексоров ALDAN и HART-модемов, подключенных к ПК.

Для быстрого доступа к устройствам в программе можно настроить древовидную структуру объектов, отражающую реальное расположение оборудования на предприятии: цеха, помещения, модули, датчики и управляющие устройства. Также предусмотрена система прав и пользователей, позволяющая разграничить доступ отдельных специалистов и групп к разным группам устройств.

«КИП-Мастер» позволяет из одного приложения подключиться к любому HART-прибору на предприятии и провести углублённую диагностику и настройку.

Подробнее о возможностях «АЛДАН КИП-Мастера» мы расскажем в отдельной статье.

Практические преимущества использования мультиплексоров ALDAN A1‑M

• Дополнительные технологические параметры. Получайте с датчиков и исполнительных устройств гораздо больше данных, чем доступно по 4...20 мА, используя цифровую HART-коммуникацию.
• Удалённая настройка и диагностика. Инженер КИП может централизованно настраивать и контролировать состояние приборов, не тратя время на их локальный обход.
• Гибкая интеграция. Модули работают как автономно по RS-485, так и в составе реек и станций -- с выходом на USB или Ethernet (Modbus TCP).
• Встроенный циклический опрос. Мультиплексор сам, без участия ПЛК, постоянно опрашивает приборы и размещает готовые значения в Modbus-регистрах.
• Расширенный температурный диапазон. Стабильная работа при температурах от -45 до +55 °C в неотапливаемых шкафах.
• Надёжная гальваническая изоляция (до 1500 В) между полевыми цепями и логикой -- для дополнительной защиты.

Откройте все возможности ваших HART-приборов

Если на вашем производстве уже работают «умные» датчики и исполнительные устройства с HART, а система управления не поддерживает цифровой обмен по этому протоколу, вы используете лишь малую часть их реальных возможностей. Специалистам приходится обходить полевые приборы с HART-коммуникаторами, тратить время на локальное подключение, а результаты диагностики и настройки так и остаются в памяти коммуникатора, не попадая в общую информационную систему.

HART-мультиплексоры ALDAN A1-M позволяют реализовать эти возможности без замены ПЛК: вы получаете централизованный доступ к дополнительным технологическим параметрам, удалённую настройку и диагностику приборов.
Это сокращает время обслуживания, повышает достоверность данных и позволяет полностью использовать потенциал «умных» устройств, за который вы уже заплатили при их покупке.

Свяжитесь с нами, чтобы заказать мультиплексор, получить консультацию по интеграции или договориться о демонстрации. Наши специалисты помогут подобрать оптимальное решение под вашу задачу
