ALDAN A1-M

Система ALDAN A1-M предназначена для организации локального и распределённого ввода-вывода сигналов и данных как в составе систем управления на основе ПЛК так и для подключения напрямую к АРМ. Её модульная архитектура, широкий температурный диапазон, возможность многоуровневого резервирования и интуитивно- понятная настройка делают её оптимальным выбором для проектов автоматизации любой сложности.

Подключение к станциям и к рейкам с модулями ввода/вывода может осуществляться по интерфейсам Ethernet, RS485, USBи протоколам Modbus RTU и Modbus TCP.

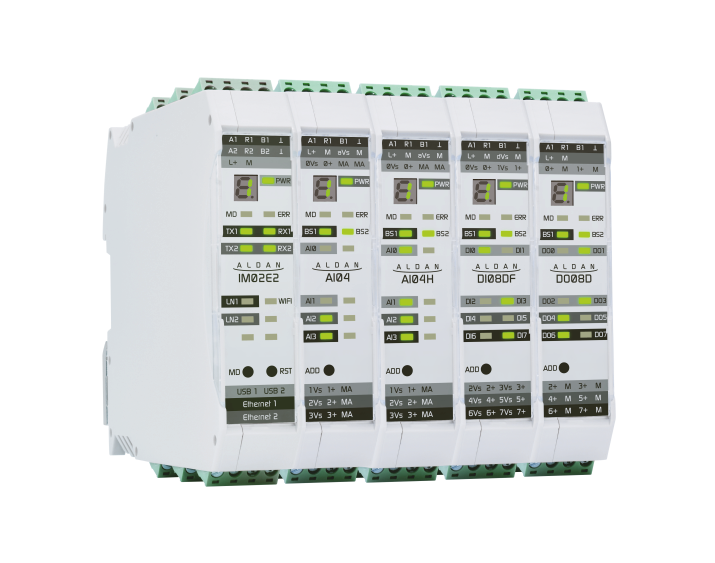

Интерфейсные модули IM02E2 позволяют строить станции ввода-вывода, включающие от одной до трёх реек с модулями ввода/вывода и подключать их к вышестоящим системам по RS485 или по Ethernet. Подключение до двух дополнительных реек производится с помощью IM03U.
Модули IM03U позволяют организовать рейку с модулями ввода/вывода, которая может использоваться в составе станций ввода-вывода. Кроме того, эта рейка может быть подключена к ПК по USB, что позволяет создавать простые системы сбора данных без применения контроллеров. При этом ПК будет обращаться к каждому модулю как к отдельному устройству.Модули IM03U предоставляют интерфейс USB для подключения к ним следующих реек с IM03U, таким образом, к одному интерфейсу USB ПК можно подключить до пяти реек с IM03U.

Подключение кабеля с номинальным сечением жил до 2,5 мм² от двухпроводных аналоговых приборов или «сухих» контактов может осуществляться непосредственно к зажимам модуля,нет необходимости организовывать питание таких датчиков с помощью клеммных сборок с держателями предохранителей.
Трехпроводные аналоговые датчики могут подключаться непосредственно к модулю аналогового ввода AI04(H).Имеются зажимы для каждого провода на колодках для подключения приборов. На модуле аналогового ввода имеется источник 300 мА, защищённый от КЗ для трёх-или четырёхпроводного датчика с большим потреблением.
Модули дискретного вывода DO08D имеют нагрузочную способность до 0,5 А, электронную защиту от КЗ, ограничение тока до 0,8 А и диагностику короткого замыкания.Они обеспечивают одновременное питание до восьми соленоидных клапанов =24В 0,3 А или до четырёх =24В 0,5 А,без необходимости сборки схемы с реле и клеммами с предохранителями.

Система ввода-вывода содержит параллельнуюрезервированную внутреннюю шину RS485 с Modbus RTU.Параллельная шина не разрывается при снятии модуля с рейки,при установке модуля на рейку в запитанном или обесточенномсостоянии, обмен по шине не нарушается. Модули могутустанавливаться на шину без отключения питания, то естьможет осуществляться «горячая замена» модулей.Наличие резервированной шины позволяет организоватьопрос модулей по любой из двух шин RS485 или одновременнопо двум шинам. Опрос могут осуществлять, например,резервированные контроллеры.
Интерфейсные модули IM02E2 возможно подключать к двумведущим устройствам, например, к резервированнымконтроллерам.
Возможны конфигурации станций ввода-выводас резервированными IM02E2 и резервированными IM03Uна рейках расширения.
Могут быть использованы источники бесперебойного питаниякак с выходом 12 В, так и с 24 В постоянного тока.На зажимах питания модулей предусмотрена защита от подключения проводов питания с неправильной полярностью. Источники питания датчиков, дискретные выходы защищены от коротких замыканий. Входы 4-20 мА защищены от случайной подачи на них =24 В. Это упрощает монтажные и наладочные работы, уменьшает влияние качества монтажа на работоспособность модулей.

Световая индикация на лицевых панелях модулей показывает состояние дискретных и аналоговых входов, дискретных выходов. Кроме того, имеется индикация обмена по шинам RS485, индикация ошибок и режима работы, что позволяют быстро определить состояние модуля при наладке. Легкочитаемый и видимый с большого расстояния световой индикатор адреса модуля позволяет контролировать правильность выставления адреса.
Адрес модуля может быть настроен как с лицевой панели модуля, так и с использованием программного обеспечения«АЛДАН Конфигуратор».
Удобное в работе ПО «АЛДАН Конфигуратор» позволяетзадавать по Modbus RTU адрес, настраивать параметры шин,контролировать состояние модулей, просматриватьизмеренные модулями аналогового ввода значения,устанавливать значения на выходах на модулях вывода,осуществлять настройку параметров модулей.
